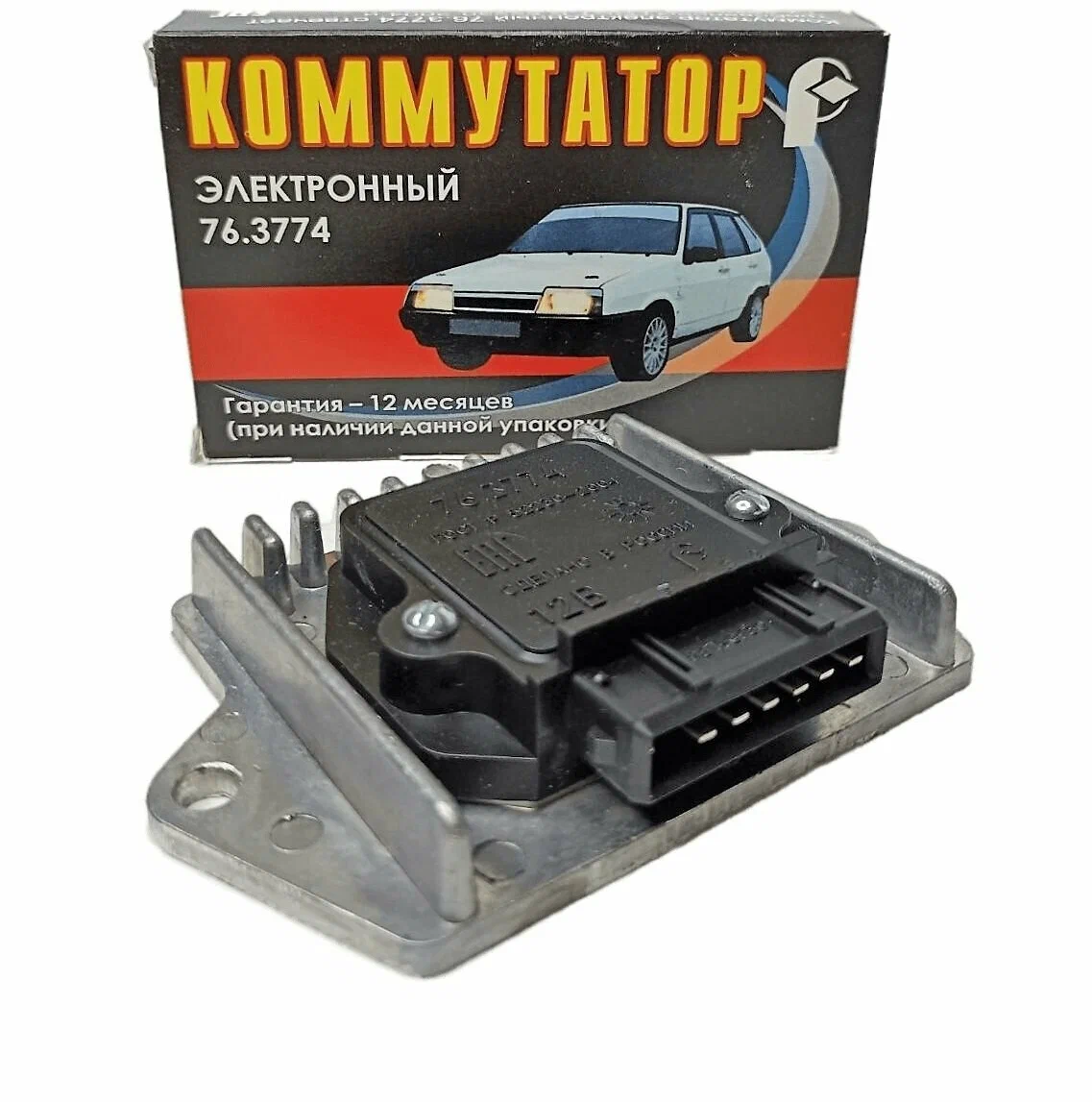

Коммутатор 76.3774¶

Назначение¶

76.3774 — одноканальный силовой модуль для коммутации первичной обмотки катушки зажигания. Сигнал с датчика Холла задаёт момент включения силового ключа; длительность импульса зависит от напряжения бортсети, оборотов и тока в катушке.

У коммутатора ООО «РОМБ» есть внутренний контроллер с обратной связью по току — стабильный заряд катушки по диапазону оборотов и питающего напряжения.

Подключение¶

Собирайте цепь по схеме одноконтурного БСЗ. Тот же коммутатор подходит для двухконтурной схемы (wasted spark) и четырёхконтурной для V8.

Подлинность РОМБ¶

Отличительный знак на корпусе.

Проверенный поставщик 76.3774 — ООО «РОМБ», Пенза (часто говорят «коммутатор от ВАЗ 2108»). На оригинале — эмблема в правом нижнем углу; на подделках её обычно нет.

Ссылки по схемам¶

• Одноконтурное БСЗ
• Двухконтурное БСЗ
• Четырёхконтурное БСЗ
