МД-1 — мгновенная диагностика

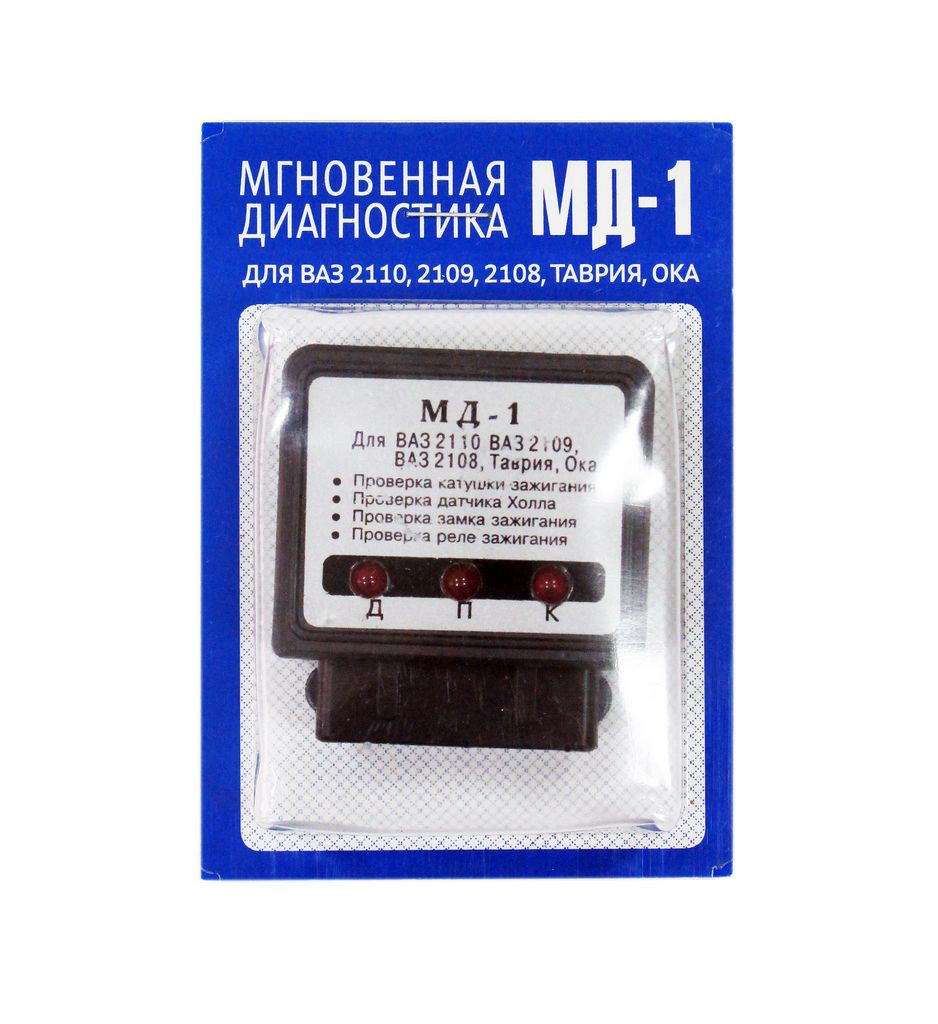

Диагностический прибор МД-1

МД-1 в помощь при настройке и диагностике.

Пошаговая настройка момента зажигания с МД-1: Настройка момента зажигания.

Диагностика системы зажигания

  1. Снять с коммутатора разъём зажигания.
  2. Установить МД-1 в разъём зажигания.
  3. Включить зажигание (стартер не крутить).
  4. Светодиод «П» горит — замок и реле зажигания в порядке.
  5. Светодиод «К» горит — катушка в порядке.
  6. Крутить стартер: если «Д» мигает — датчик Холла отрабатывает.

Установка зажигания

  1. Повторить шаги 1–3 из диагностики.
  2. Совместить метки коленвала и распредвала по руководству на авто.
  3. Крутить трамблёр до загорания «Д», зафиксировать положение, когда бегунок смотрит на первый цилиндр по крышке.

Регулировка клапанов

  1. Выполнить диагностику и установку зажигания по пунктам выше.
  2. При 0°: выставить коленвал на 0°, отрегулировать клапаны по мануалу.
  3. При 180°: провернуть коленвал по часовой стрелке до загорания «Д» (180°), отрегулировать соответствующие клапаны.
  4. Повторять циклы для всех цилиндров по инструкции к двигателю.

Warning

Все операции — при выключенном двигателе.

Источник инструкции к прибору: orionspb.ru — МД-1.
