Жгут проводки БСЗ¶
Самодельный жгут (два контура)¶

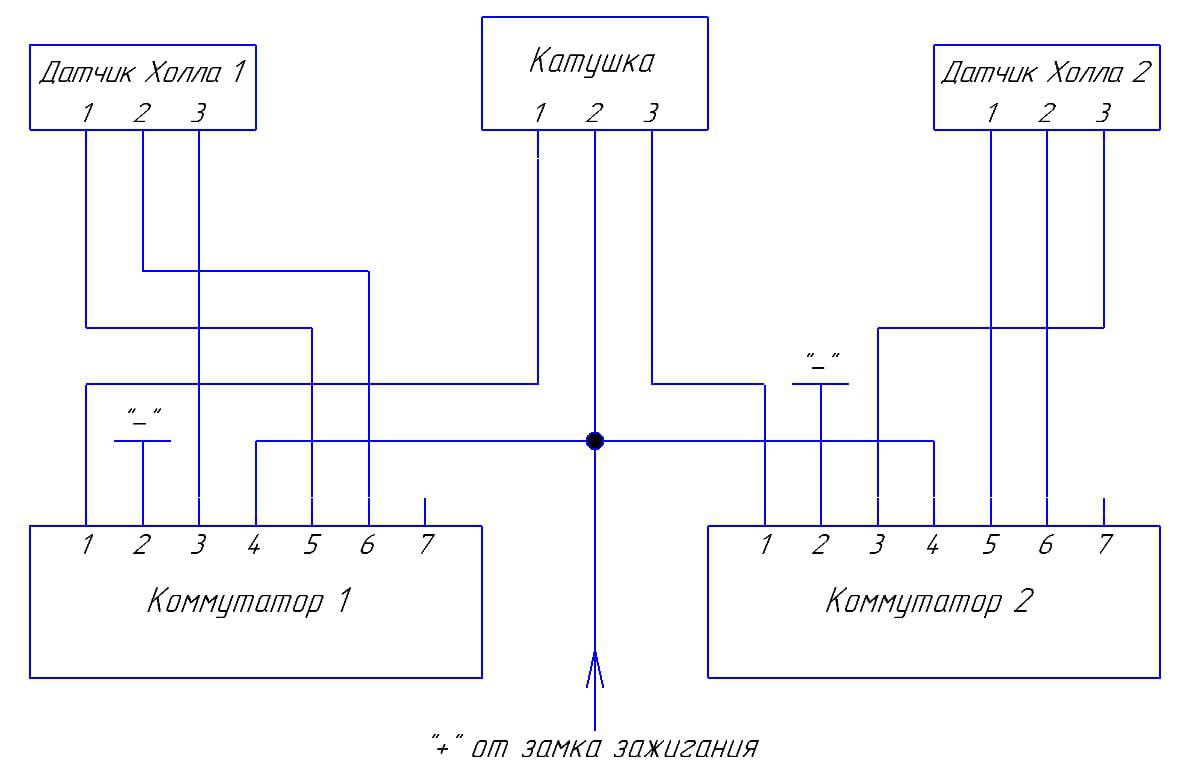

Жгут для схемы с двумя коммутаторами и одной общей катушкой изготавливается самостоятельно из двух готовых жгутов ВАЗ 2105. Ориентир по соединениям — схема ниже.

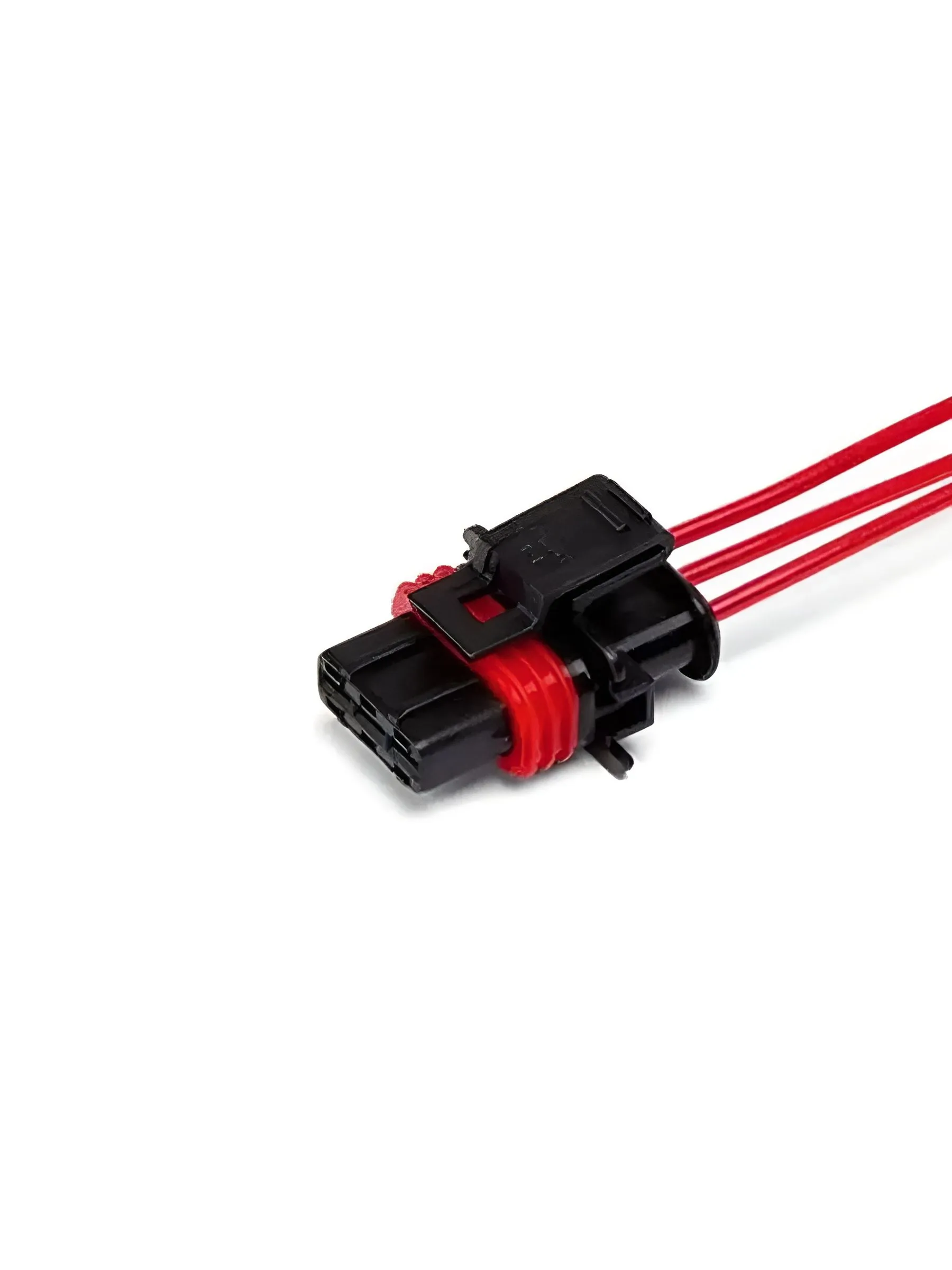

При использовании модуля зажигания ВАЗ 2111 к разъёму катушки удобно подойдёт соответствующий разъём для модуля зажигания ВАЗ 2111 (также такие разъемы встречаются в жгуте индивидуальных катушек в инжекторных ВАЗ Приора, Веста):
Подключение четырехконтурного зажигания
Для четырехконтурной системы зажигания делается по аналогичной схеме, просто увеличивается количество жгутов для подключения.
Готовый жгут¶

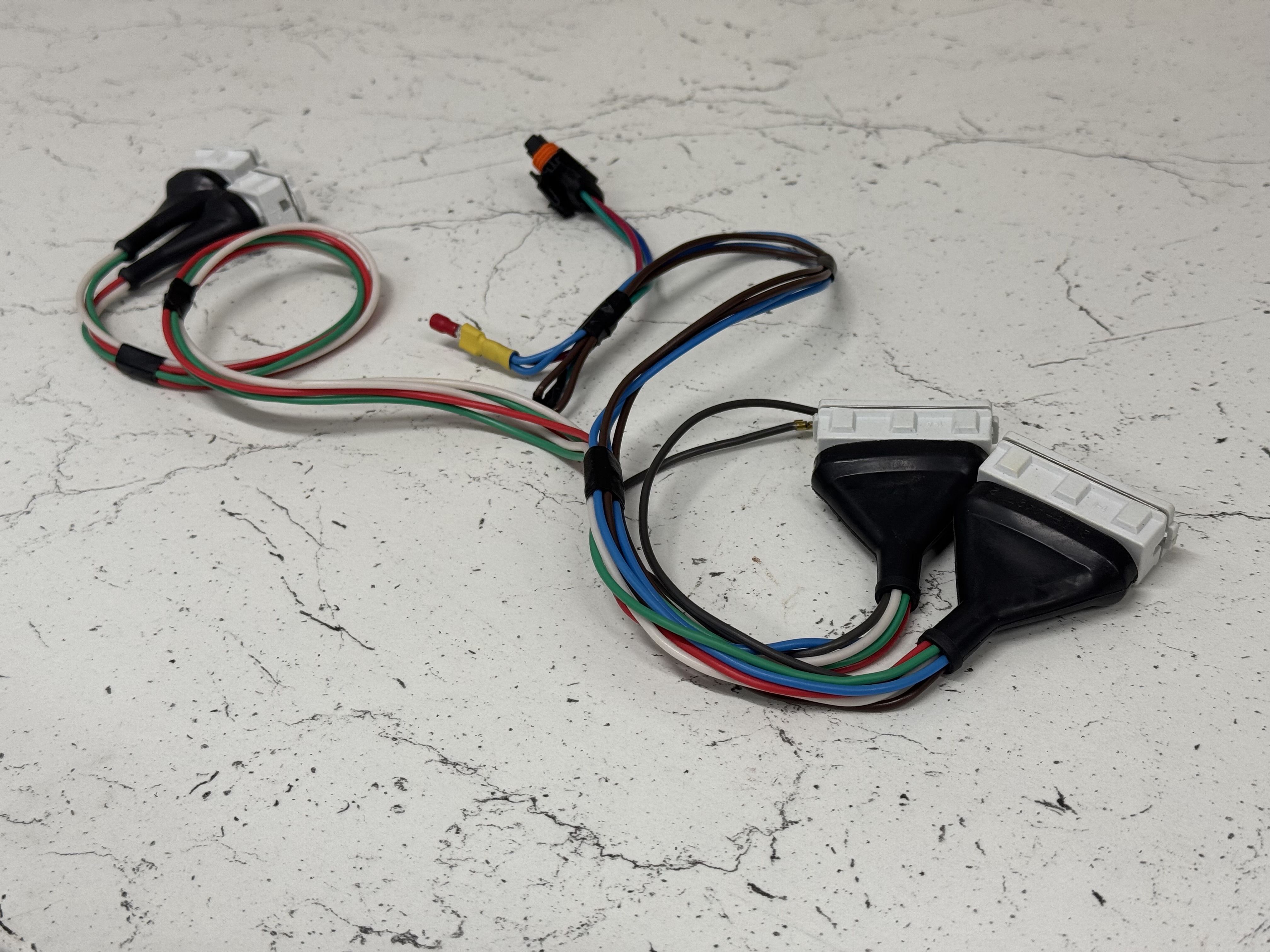

Готовый жгут для подключения двухконтурного БСЗ Неодим с катушкой ВАЗ 2111 на базе проводки классики 2105 / 2107.
| Параметр | Значение |
|---|---|
| Назначение | Двухконтурная система Неодим, катушка ВАЗ 2111, база проводки классика 2105/2107 |
| Ozon | карточка товара |
| SKU | 1845914359 |
| Артикул поиска | Neodim_prov_dbsz_std2105 |
