Распределители Р-107, Р-118, Р-114¶

Контактные трамблёры семейства Р-107, Р-118, Р-114 на ЗАЗ и ЛуАЗ. Одноконтурные комплекты Неодим под эту линейку — см. ЗАЗ / ЛуАЗ — одноконтурный набор. С начала 1980-х Р-114 в массе заменён распределителем 17.3706 — см. 17.3706.

Р-114 (в т.ч. Р-114Б и др. индексы) рассматривается ниже как основной представитель семейства для идентификации и внутреннего устройства.

Внешний вид¶

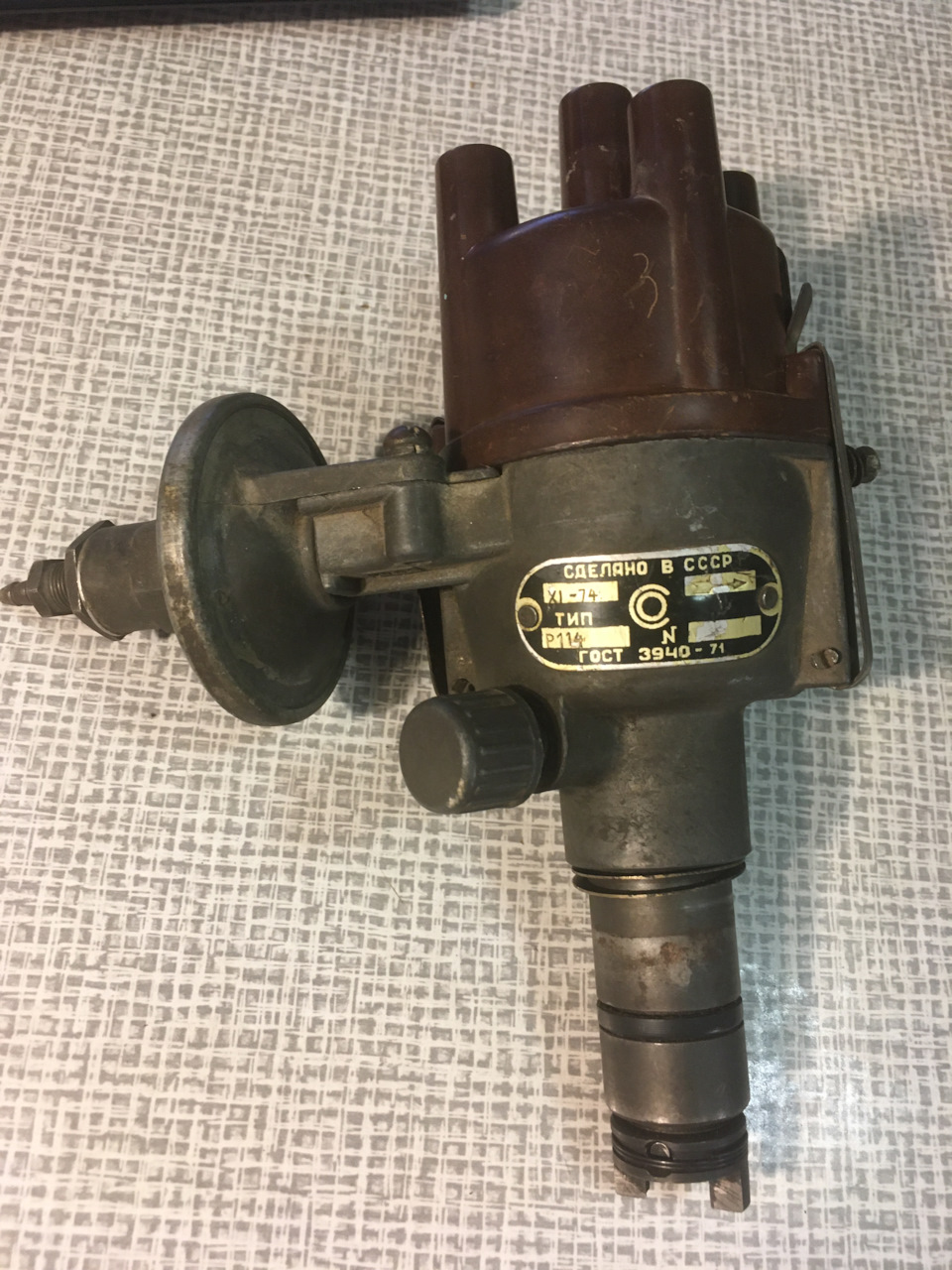

Рис. 1. Внешний вид.

Обозначение модели¶

• На ранних экземплярах — табличка, модель в левом нижнем углу.
• На более поздних — клеймо по кругу снизу корпуса, рядом с надписью ГОСТ.

Отличия внутри¶

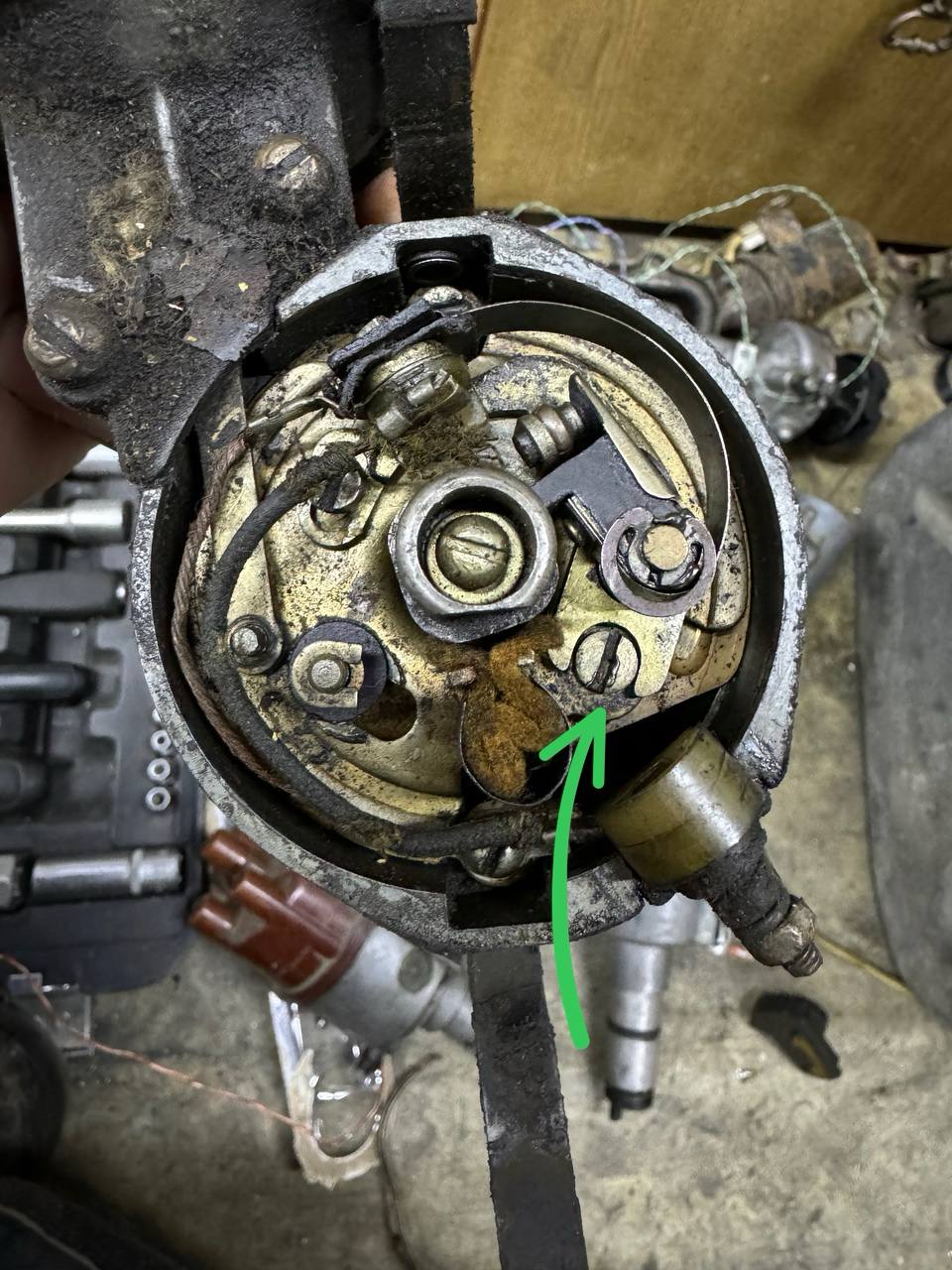

Рис. 2. Вид площадки.

Отличительный признак — регулировочный винт плавной подстройки зазора контактной пары.

Р-118¶

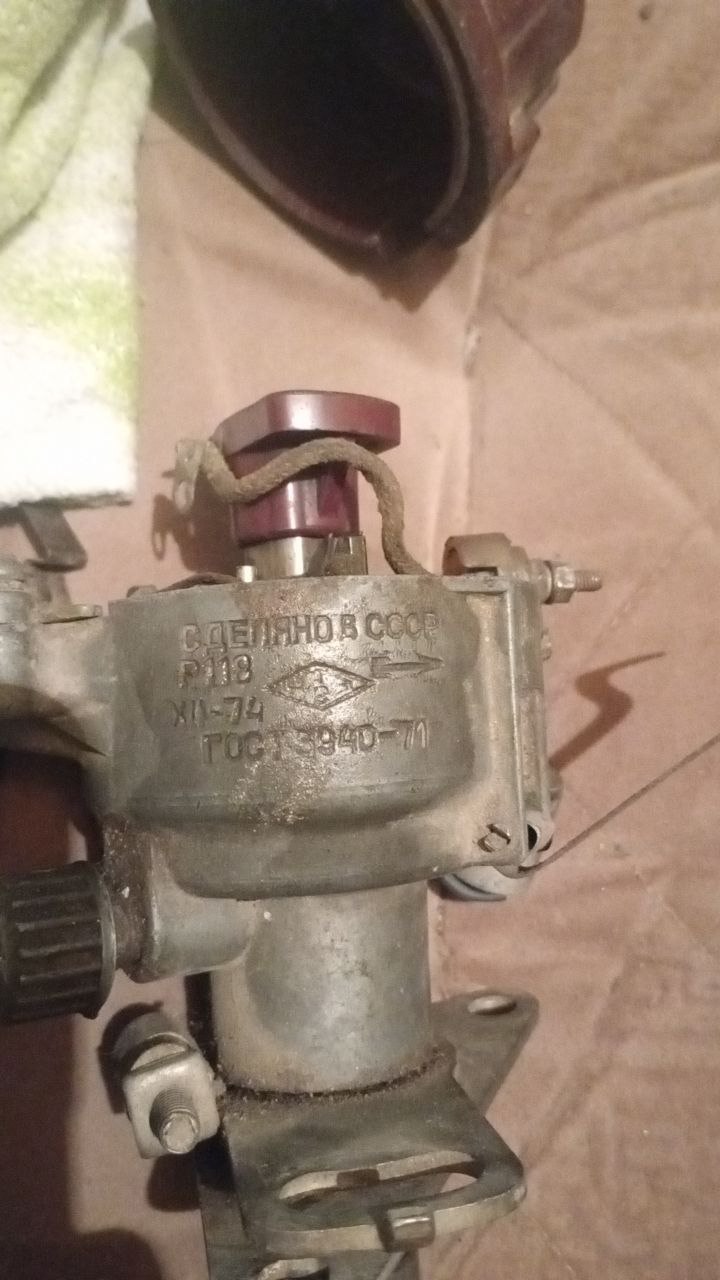

Рис. 3. Пример клейма модели Р-118.

Перед заказом комплекта обязательно сравните площадку (основание контактной группы) с узлом Р-114: на практике встречаются трамблёры, где после ремонта или перестановки стоит площадка от другой модели — без визуального сравнения с эталоном Р-114 легко ошибиться с посадкой деталей набора.

Материал по деталям распределителей этого семейства будет дополнен.
