Nissan — комплекты БСЗ Неодим¶
Nissan Gloria VNY30, двигатель CA20S, трамблёр D4R87-07¶
Схема и обоснование двухконтурного зажигания: Двухконтурное БСЗ.
Разработан двухконтурный комплект БСЗ для переделки распределителя зажигания D4R87-07 двигателя CA20S автомобиля Nissan Gloria в кузове VNY30 (в т.ч. выпуска около 1986 года). Маркировка трамблёра: D4R87-07.

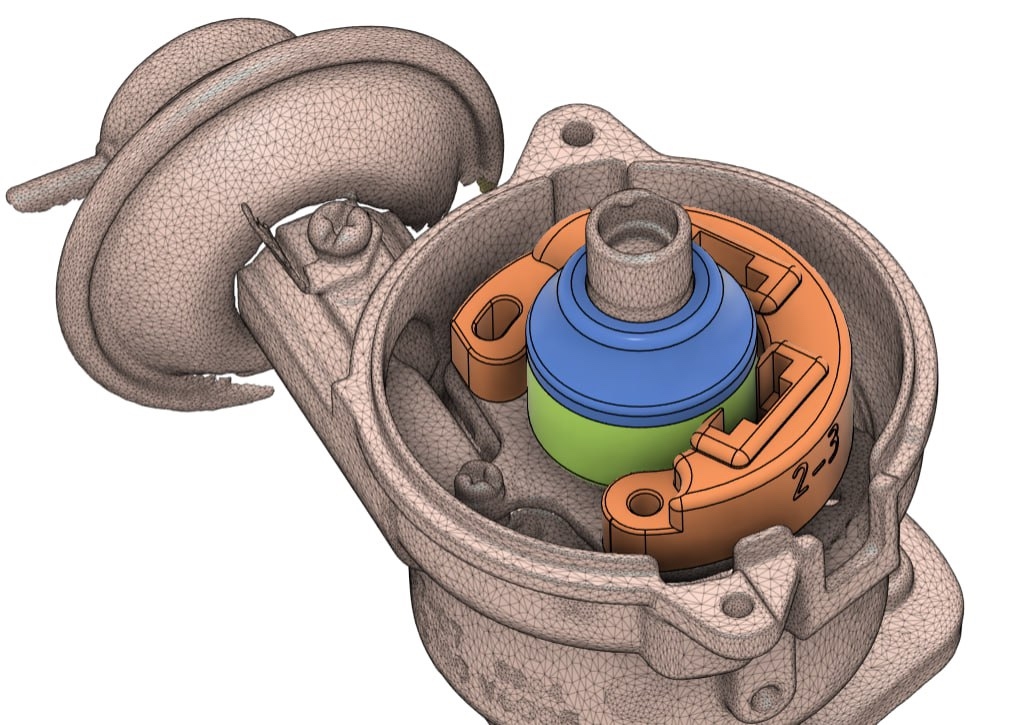

Корпус распределителя сканировали; по модели изготовили детали комплекта, смонтировали датчики Холла, проверили сборку. После установки на автомобиль система подтвердила работоспособность.

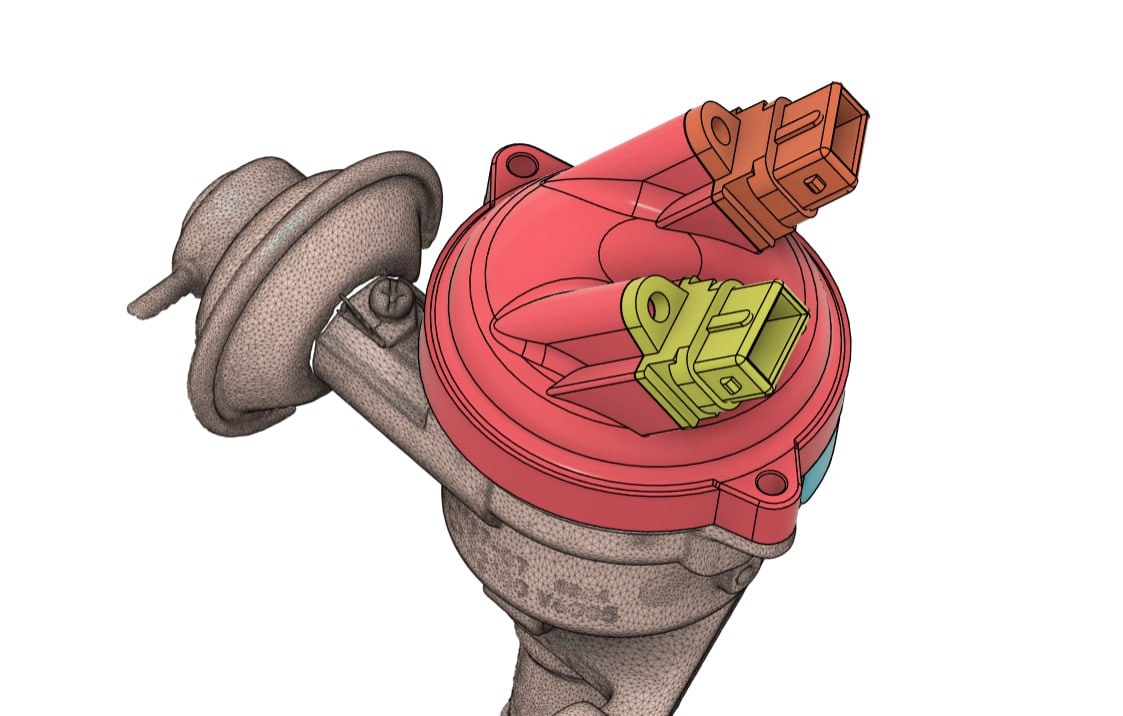

Материалы: крышка из ASA-CF (ASA с углеволокном) — более термостойкий вариант по сравнению с обычным ABS; сами детали комплекта выполнены в сочетании ABS + ASA-CF.
Схема зажигания: классическая на двух коммутаторах и модуле зажигания 2111 (три контакта).
Теоретически возможен возврат к одноконтурной схеме: штатный бегунок и крышка, один датчик Холла, дополнительно по два магнита на цилиндр. На практике это почти не используют: у двухконтурного варианта больше преимуществ — см. Двухконтурное БСЗ; одноконтурная схема и типовая разводка: Одноконтурное БСЗ.
Что докупить для сборки всей системы¶
Помимо комплекта Неодим под D4R87-07 нужна стандартная «обвязка» двухконтурного БСЗ (два датчика, два коммутатора, модуль 2111 и разъём, два жгута, бронепровода и т.д.). Полный чек‑лист с артикулами: Типовой список для сборки БСЗ → двухконтурная система. Как подобрать комплект под другой трамблёр: Как определить необходимый комплект БСЗ.
Отдельные позиции на сайте:
- Датчик Холла — для сырых экземпляров см. доработку датчика.
- Коммутатор 76.3774.
- Катушки зажигания → двухконтурная система (модуль 2111 или две катушки по схеме из списка).
- Жгут проводки БСЗ — разводка двух жгутов ВАЗ 2105 и разъёма под модуль 2111; при необходимости — готовый жгут на той же странице.
Схемы: принципиальная картина двух контуров и ВВ — на странице Двухконтурное БСЗ (типовая схема в начале). Тахометр при двух коммутаторах (развязка диодами): Подключение тахометра (два контура).
Видео: доработка датчика Холла¶
После сборки: Настройка момента зажигания, алгоритм проверки БСЗ, при сбоях — Проблемы и решения.
Если всё же переводите машину на одноконтур с бегунком и штатной крышкой — ориентир по корзине: Типовой список → одноконтурная система.
