Четырёхконтурное бесконтактное зажигание¶

Четыре независимых контура для восьмицилиндровых двигателей работают по тому же принципу, что и двухконтурная система с холостой искрой: на каждую пару цилиндров один контур (рабочая и «холостая» искра). Для шести цилиндров используют три контура — тот же принцип, меньшее число пар.

Коммутатор 76.3774 — одноканальный; для четырёх контуров используются четыре коммутатора (или согласованное решение по вашей схеме). Наборы: ЗИЛ / ГАЗ V8.

Типовая схема¶

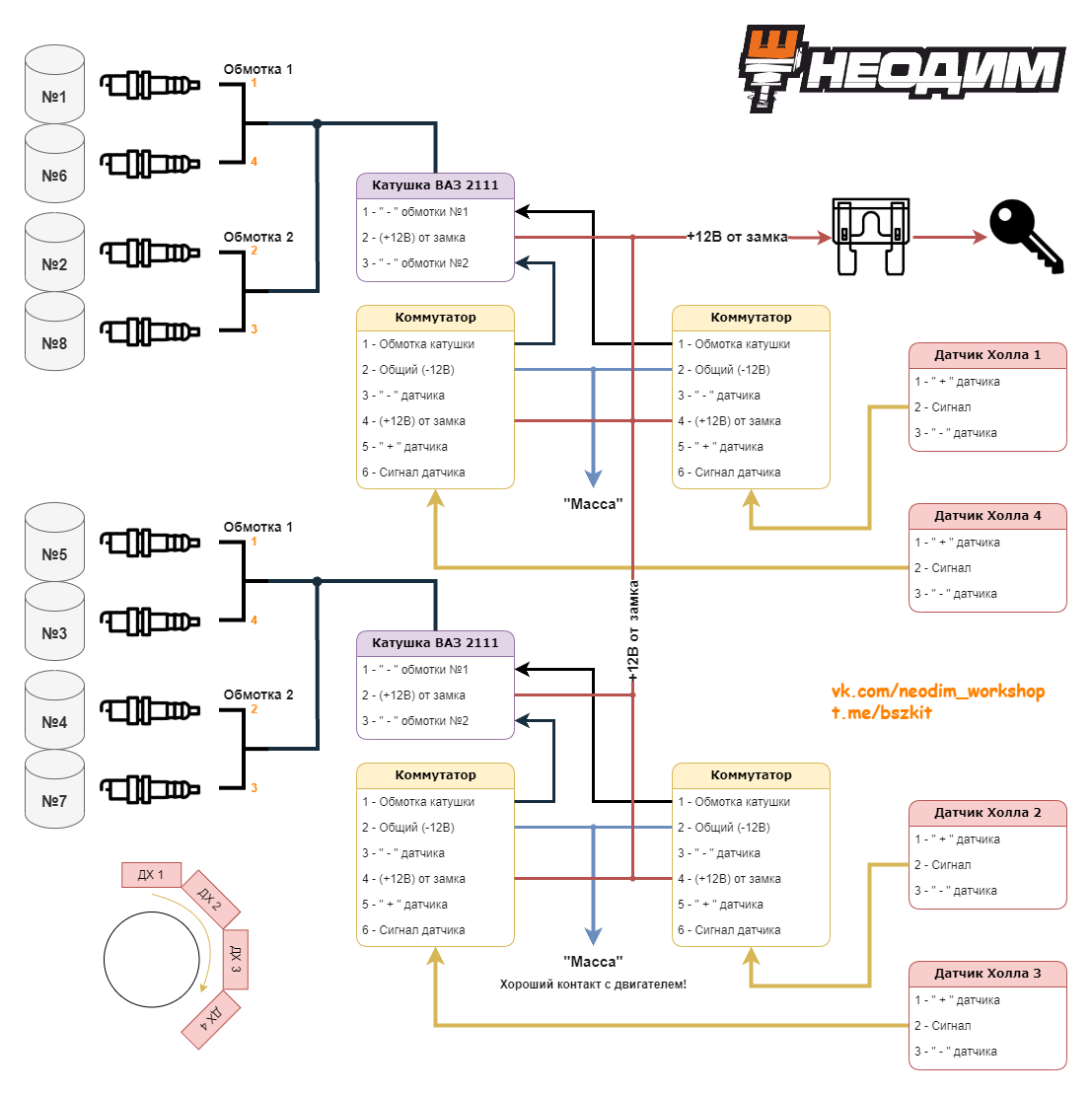

Типовая схема четырёхконтурного БСЗ.

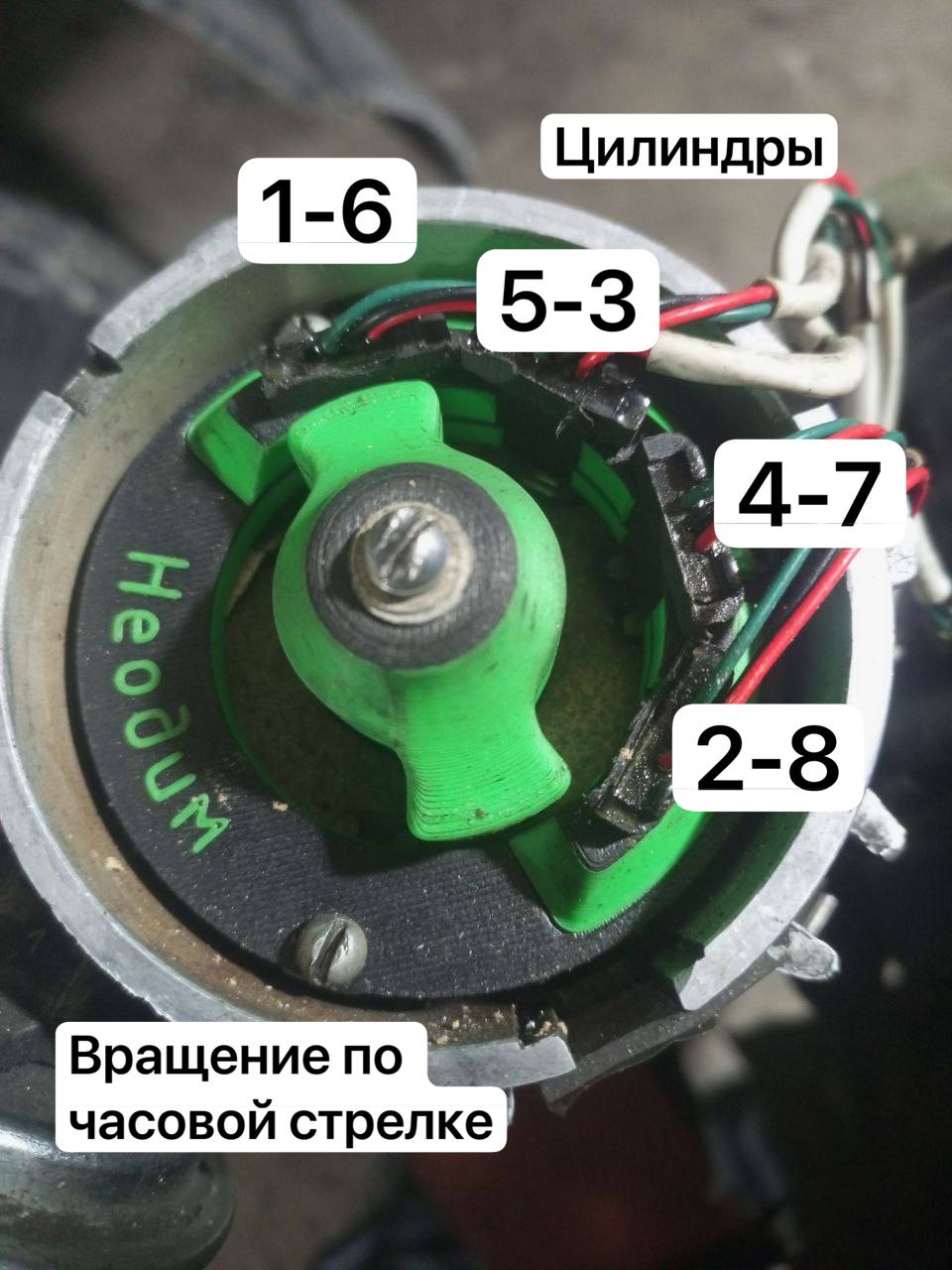

Расположение датчиков Холла и пар цилиндров
